Hydraulikdichtungen
Hydraulische Antriebe werden wegen der vielfältigen Anwendungsmöglichkeit bei Mechanisierung und Automatisierung in vielen Maschinen und Anlagen eingesetzt. Die wichtigste Komponente zur Erzeugung der linearen Antriebsbewegung ist der Hydraulikzylinder. Funktion und Betriebssicherheit hydraulisch angetriebener Maschinen hängen wesentlich von den im Hydraulikzylinder eingesetzten Dichtungen ab.
Neben unserer Handelsschiene, die ein hohes Qualitätsniveau sichert, bieten wir Ihnen Produkte des Weltmarktführers Freudenberg an, die als hochqualitative Dichtungselemente in Auslegungen für OEM Bereiche zur Verfügung stehen.
Übliche Werkstoffe
PTFE, NBR, FKM, POM, PEEK, EPDM, VMQ, BR, IIR, IR, AU, EU, NR, HNBR, FFKM, FVMQ, FEPM, CSM
Mögliche Einsatzgebiete:
Maschinenbau, Apparatebau, Baumschienen, Landmaschinen, Bergbaumaschinen
Abstreifer / Führungen
Schmutzabstreifer schützen die Dichtungen und Führungen vor Beschädigung durch auf der Kolbenstange anhaftende Verunreinigungen. Die Lippe des Abstreifers nimmt auch feinsten Schmutz von der Kolbenstange.
Schmutzabstreifer sollten, auch wenn sie noch ausreichend funktionsfähig erscheinen, bei einem eventuellen erforderlichen Dichtungswechsel immer auch mit ersetzt werden.
Abstreifer:
AS / ASOB / AUASOB / AUAS / AUAS-R / AUPS / P6 / P8 / P9 / PRW1 / PU5 / PU6 / PU7 / PU11 / PT1 / PT2 / PT1 DR HB
Führungen:
EKF / FRA / FRI / GUIVEX KBK / GUIVEX SBK / KB / KF / SB / SF
Kolbendichtungen
- Nutringe: NA150 / NA250 / NA300 / NA400 / T18 / TM21 / TMP21
- Kompaktdichtungen: HDP 330 / L27 / L43 / TFMA / SIMKO 300 / SIMKO 320X2 / SIMKO 520 / T19 / T42 / T44
- OMEGAT: OMK-DR HB / OMK-E / OMK-ES / OMK-MR / OMK-PU / OMK-S
- Topfmanschetten: T ( mit und ohne Feder )
- Dachmanschetten: E3 / E3V / EK / EKV
- Dichtsätze: 0215 / 0217
Stangendichtungen
- Nutringe: NI150 / NI250 / NI300 / NI400 / T20 / T22 / T23 / T24 / TM20 / TM23 / TMP20 / LF300 / Syprim SM
- Kompaktdichtungen: KI310 / KI320 / TFMI / S8
- OMEGAT: OMS-DR HB / OMS-MR / OMS-MR PR / OMS-S / OMS-S PR / OMSU-MR PR
- Hutmanschetten: H ( mit und ohne Feder )
- Dachmanschetten: ES / ESV / E1 / E1V / E2 / E2V
- Dichtsatz: 0214 / 0216
- V-Packungen: 1000
Pneumatikdichtungen
Auch in der Pneumatik (Energietransport durch Druckluft) kommen unterschiedliche Bauformen von Dichtungen zum Einsatz. Man unterscheidet zwischen Zylinder- und Ventildichtungen. Zylinderdichtungen werden als Stangendichtung oder Kolbendichtung einzeln dichtend, kombiniert mit Abstreifer, dämpfend oder statisch eingesetzt. Ventildichtungen werden als Sitz- oder Schieberdichtungen verwendet
Übliche Werkstoffe:
PTFE, NBR, FKM, POM, PEEK, EPDM, VMQ, BR, IIR, IR, AU, EU, NR, HNBR, FFKM, FVMQ, FEPM, CSM
Mögliche Einsatzgebiete:
Maschinenbau, Apparatebau, Baumschienen, Landmaschinen, Bergbaumaschinen
Führungs- / Dämpfungsdichtungen
- Dämpfungsdichtungen: AUDIP / DIP
- Führungen: EKF / KF / SF
Kolbendichtungen
- Nutringe: NAP210 / NAP300 / NAP310 / NAPN
- Komplettkolben: NADUOP / PNEUKO G / PNEUKO M210 / PNEUKO M310 / TDUOP / TDUOPM / TDUOPAIR
- Kompaktdichtung: Airzet PK / KDN
Stangendichtungen
- Kombielemente: AUNIPSL / NIPSL / NIPSL200 / NIPSL210 / NIPSL300 / NIPSL310 / NIPSL320 / NIPSL-SF
- Kompaktdichtung: Airzet PR
Statische Abdichtungen
- O-Ringe / statische Dichtungen: O-Ringe dienen hauptsächlich zur statischen Abdichtung. Nur in Ausnahmefällen werden sie als dynamische Dichtelemente eingesetzt
- Rundschnur / Rundschnurringe: endliches O-Ringprofil, bzw. aus Rundschnur zusammenvulkanisierter Ring
- Stützringe (Backringe): Diese dienen der Verhinderung der Spaltextrusion von radial dichtenden O-Ringen im dynamischen Einsatz
- USIT-Ringe: Sie dienen der statischen Abdichtung von Verschraubungen und Flanschverbindungen
Rotationsdichtungen (Simmerringe)
Die Bezeichnung dieser Dichtung zur Abdichtung drehender Wellen gegen Öle und Fette ist nach DIN/ISO "Radialwellendichtringe". Die Bezeichnung Simmering® ist eine für das Unternehmen Freudenberg, der Erfinder dieses Systems, geschützte Marke. Dieser Typ wird durch Handelsmarken ergänzt.
Um eine einwandfreie Funktion zu gewährleisten ist es notwendig die Einbaubedingungen, d. h. eingesetzte Schmierstoffe, Druck, Temperatur, Scherkräfte und Wellenoberfläche möglichst genau festzustellen.
- Typ A: Wellendichtringe: A / AS / A-OF-RI / A-DUO
- Typ B: Wellendichtringe: B / BS / B-OF
- Typ C: Wellendichtringe: C / CSKassettendichtung: Typ 1 / Typ 2 / Typ 3
- Radiamatic: R35 / R36 / R37 / R58 / RHS 51 / RPM 41
- V-Ring: V-Ringe: VA / VS / VL / VE
Stopfbuchspackungstechnik
Die Stopfbuchspackungstechnik ist eine bewährte Form zur Abdichtung z.B. sich drehender Wellen, von Plungern, Spindeln oder auch für bestimmte statische Einsätze. Zur Herstellung werden Garne, die natürlich oder synthetisch sein können, in bestimmten Verfahren geflochten und imprägniert. Dabei können die Geflechte aus nur einem Garntyp bestehen oder aus der Kombination verschiedener Garne. Erreicht wird dadurch eine sehr hohe Leistungsfähigkeit, die auch moderne Anfordungen wie TA-Luft ermöglichen.
ALCHEM 6375 / FDA
Reines PTFE-Multifilamentgarn mit PTFE-Imprägnerung für Armaturen, Plungerpumpen und Gehäusedichtungen
Zum Abdichten von allen Chemikalien einschließlich konzentrierter, heißer Säuren und Laugen. (Ausnahmen: geschmolzene Alkalimetalle, Fluor, einige Fluor-Verbindungen)
AROCHEM S 6216
Aramid-Multifilamentgarn und PTFE-Graphit-Compoundgarn mit PTFE-Imprägnierung und Einlaufgleitmittel für Kreisel- und Plungerpumpen, Mischer
Zum Pumpen von Heißwasser, Salzlösungen, Laugen, organischen Lösungsmitteln, Kohlenwasserstoffen und mittelkonzentrierten Säuren
AROLAN II 6215
Packung aus Aramid-Stapelfasergarn mit PTFE-Imprägnierung und Einlaufgleitmittel für Kreiselpumpenanwendungen
Zum Pumpen von abrasiven Medien (z.B. Schmutzwasser, Rohöl), von Kalt- und Heißwasser, Salzlösungen, organischen Lösungsmitteln, Kohlenwasserstoffen, Ölen, Fetten, verdünnten Säuren und Laugen
AROSTAT 6204
Verschleißfestes Aramid-Garn mit PTFE-Imprägnierung für Armaturenanwendungen
Für Anwendungen mit Kalt-und Heißwasser, Dampf bis 180 °C, Salzlösungen, organische Lösungsmittel, Kohlenwasserstoffe, Öle, Fette, verdünnte Säuren und Laugen
CARBOSTEAM 6550
Kohlegarnpackung mit Hochtemperaturimprägnierung Armaturenanwendungen
Für Hochtemperatur-Dampfanwendungen in Kraftwerken, Antiextrusionsschutz und Abstreifer für expandiertes Graphit, zum Dichten von Heißwasser, Heißluft, Dampf, Säuren und Laugen Ausnahme: Stark oxidierende Säuren.
FLEXALON 6250 / FDA
Synthetikgarn-Packung mit PTFE-Imprägnierung und Einlaufgleitmittel für Kreiselpumpenanwendungen
Für Anwendungen wie Pumpen, Rührwerke, Mischer, Refiner. Im Bereich Kalt- und Heisswasser, Salzlösungen, organische Lösemittel, Kohlenwasserstoffe, Öle, Fette, verdünnte Säuren und Laugen
G-SPEZIAL 6560
Expandiertes Graphitgarn mit Inconeldrahtverstärkung Auch ohne Inconel-Draht erhältlich (G-SPEZIAL S 6565) für Armaturenanwendungen
Für Hochtemperaturanwendungen in der Prozessindustrie, bei denen Medien wie Heißwasser, Dampf, Gasen, Ölen, Säuren und Laugen anliegen. Ausnahme: Stark oxidierende Säuren.
G-SPEZIAL S 6565
Expandiertes Graphitgarn für Armaturenanwendungen
Die Servicepackung für Hochtemperaturanwendungen in der Prozessindustrie. Medien: Heißwasser, Dampf, Gasen, Ölen, Säuren und Laugen. Ausnahme: Stark oxidierende Säuren.
GRAFIFLEX 6501
Reines, expandiertes Graphit für Armaturenanwendungen und Deckeldichtungen:
Mit Lebensmittelzulassung (MPA), Sauerstoffzulassung (BAM),Trinkwasserzulassung (DVGW). Zum Abdichten von Heiß- und Speisewasser, Dampf, Wärmeträgerölen, Kohlenwasserstoffen und vielen anderen Medien. Ausnahme: Stark oxidierende Säuren.
KOMBILON 6742 / FDA
Kombinationsgeflecht aus PTFE- und Kohlegarnen mit PTFE-Imprägnierung und Einlaufgleitmittel für Kreiselpumpen- und Rührwerksanwendungen
Zum Pumpen von Alkalien, Lösungsmitteln, Alkoholen, Ketonen, Estern, Öl, Säuren, Heißwasser, Kocherlauge, Sole und Ammoniak. Ausnahme: Stark oxidierende Säuren.
RAMILON 4586 / FDA
Ramiegarnpackung mit PTFE-Langzeitimprägnierung und Einlaufgleitmittel für Kreisel- und Plungerpumpen
Zum Pumpen von Kalt-, See- und Warmwasser, feststoffhaltigen wäßrigen Lösungen, Ölen, Fetten, Lösungsmitteln und Lebensmitteln
UNICHEM 6313 / FDA
Packung aus reinem PTFE-Garn mit Einlaufgleitmittel für Kreiselpumpenanwendungen und Gehäusedichtungen
Alle Chemikalien einschließlich konzentrierter heißer Säuren und Laugen. Ausnahmen: Geschmolzene Alkalimetalle, Fluor, einige Fluorverbindungen). Auch als Flachband für Flansch- und Deckeldichtungen erhältlich
UNICHEM 6315 / FDA
Packung aus weissem PTFE- Compoundgarn mit Einlaufgleitmittel
Pumpen, Armaturen & statische Anwendungen:
- Chemie- und Lebensmittelindustrie
- Alle Chemikalien einschliesslich konzentrierter Säuren und Laugen. Ausnahmen: Geschmolzene Alkalimetalle, Fluor und einige Fluor- Verbindungen
UNIFLEX 6588
Synthetikgarn mit hohem Kohlenstoffanteil, PTFE/Graphit-Spezialimprägnierung und Einlaufgleitmittel für Kreiselpumpen
Zum Pumpen von Kalt- und Heißwasser, Dampf, wässrigen Lösungen, verdünnten Säuren und Laugen. Mit silikonölfreiem Einlaufgleitmittel
UNISTAT 6303 / FDA
PTFE/Graphit-Compoundgarn für Armaturen und Plungerpumpen
Lebensmittelzulassung der MPA, Stuttgart; Sauerstoffzulassung BAM, Berlin. Zum Abdichten von Dampf, Kondensat, Laugen, Lösungsmitteln und fast alle Säuren. (Ausnahmen: rauchende Salpetersäure, Oleum)
UNIVAL 6323 / FDA
PTFE/Graphit-Compoundgarn mit Silikonöl für Kreiselpumpen
Zum Pumpen von fast allen Säuren mit der Ausnahme Rauchender Salpetersäure und Oleum, Laugen, Lösungsmitteln und Bitumen. Lebensmittelzulassung der MPA, Stuttgart
UNIVERDIT 7000
Extrudierte Packung aus PTFE/Graphit-Compound Kreisel-, Plungerpumpen und Armaturen
Langsam laufende Pumpen und Rührwerke. Für Säuren, Laugen, Lösungsmittel, Dampf, Gase, aushärtende Kunststoffe, Klebstoffe, Lacke, Kristalline und abrasive Medien wie Salz, Schlamm, keramische Pasten.
AROCHEM 6212
Packung aus PTFE-Garn mit Eckenverstärkungen aus Aramidgarn und Einlaufgleitmittel für Plungerpumpen
Zum Pumpen von Kalt- und Heißwasser, organischen Lösungsmitteln und chemischen Rohstoffen, Ölen, Fetten, verdünnten Säuren und Laugen
AROCHEM II 6211
Packung aus PTFE/Graphit-Compoundgarn und Eckenverstärkungen aus Aramidgarn für Plungerpumpen
Zum Pumpen von Kalt- und Heißwasser, organischen Lösungsmitteln und chemischen Rohstoffen, Ölen, Fetten, verdünnten Säuren und Laugen
AROLAN 6210
Multifilament-Aramidgarn mit PTFE-Imprägnierung und Einlaufgleitmittel für Plunger- und Kreiselpumpen
Für Heiß- und Kaltwasser, Salzlösungen, organische Lösungsmittel, Kohlenwasserstoffe, Öle, Fette, verdünnte Säuren und Laugen, Dampf bis 180 ºC
CARBOFLEX 6587
Kohlegarnpackung mit spezieller PTFE/Graphit-Imprägnierung für Kreiselpumpen
Für Heißwasser, Dampf, wässerige Lösungen, fast universell beständig gegen Säuren und Laugen. Ausnahme: Stark oxidierende Säuren.
GRAFOLAN 6575
Graphitgarnpackung mit spezieller PTFE- Imprägnierung für Kreiselpumpen
- Kesselspeisewasserpumpen, Hochtemperaturanwendungen, Trockner, Mischer
- Säuren, Laugen, Kohlenwasserstoffe, Kesselspeisewasser, Gase, Dampf. Ausnahmen: stark oxidierende Säuren, wie heiße Schwefel- und Salpetersäure
- Grafolan 6576 ist für statische Anwendungen erhältlich
UNIVAL GFO 6329
PTFE/Graphit-Compoundgarn mit Silikonöl für Kreiselpumpen- und Armaturen
Für das Pumpen von fast allen Medien. Ausnahme: Stark oxidierende Säuren.
UNIVAL II 6326
Graphitimprägniertes PTFE-Garn mit Silikonöl für Kreiselpumpen
Für das Pumpen von fast allen Säueren. Standardpackung in der chemischen Industrie für fast jedes Medium
Packungsschneidlehre / Schneider
Zum einfachen Zuschneiden von Packungslängen

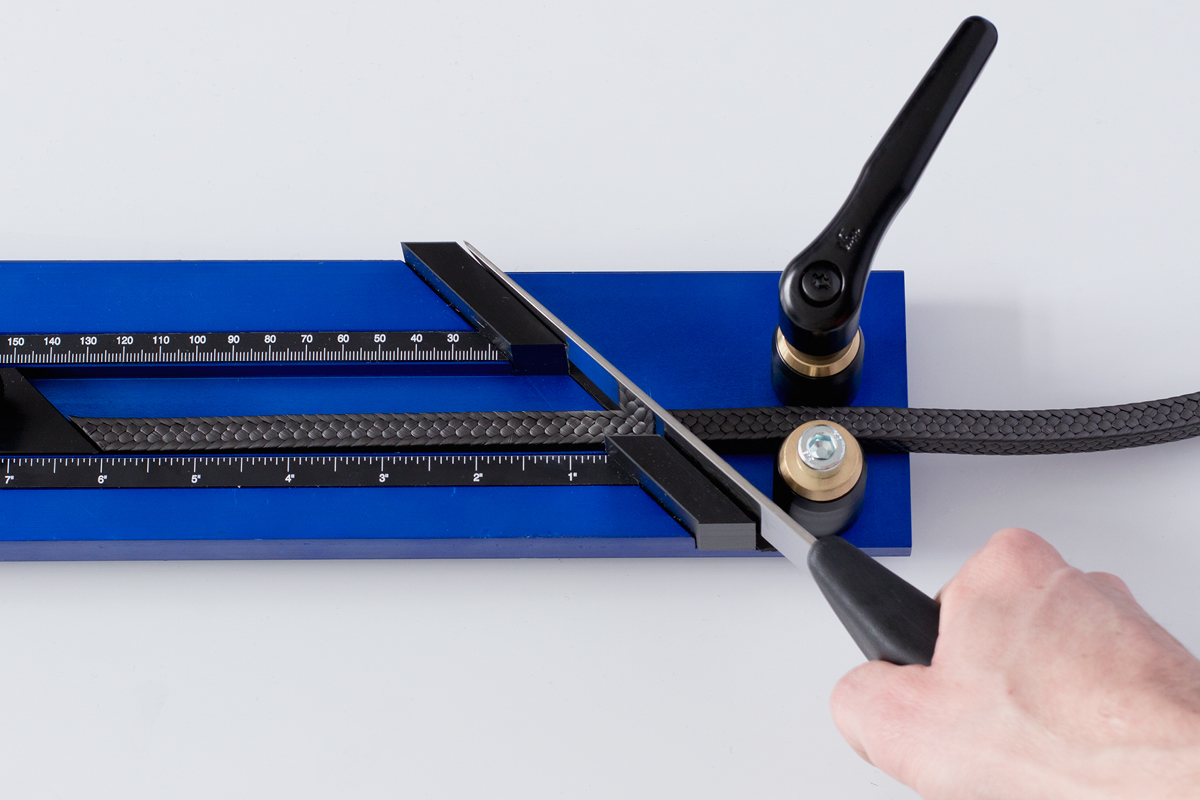

Die Packungsschneidlehre wurde für das praxisgerechte Schneiden von Packungen von der Rolle entwickelt. Nur auf dieser Lehre werden Packungen maßgenau und anwendungsgerecht geschnitten.
Packungszuschnitte mit 45° Radial-Schrägschnitt im Wellen-/Spindeldurchmesserbereich von 5 bis 120 mm und Packungsquerschnitt von 3 bis 20 mm (Messskala in Millimeter und Inch)
Packungszieher
Für die einfache, schonende und komplette Entfernung alter Packungen aus dem Einbauraum

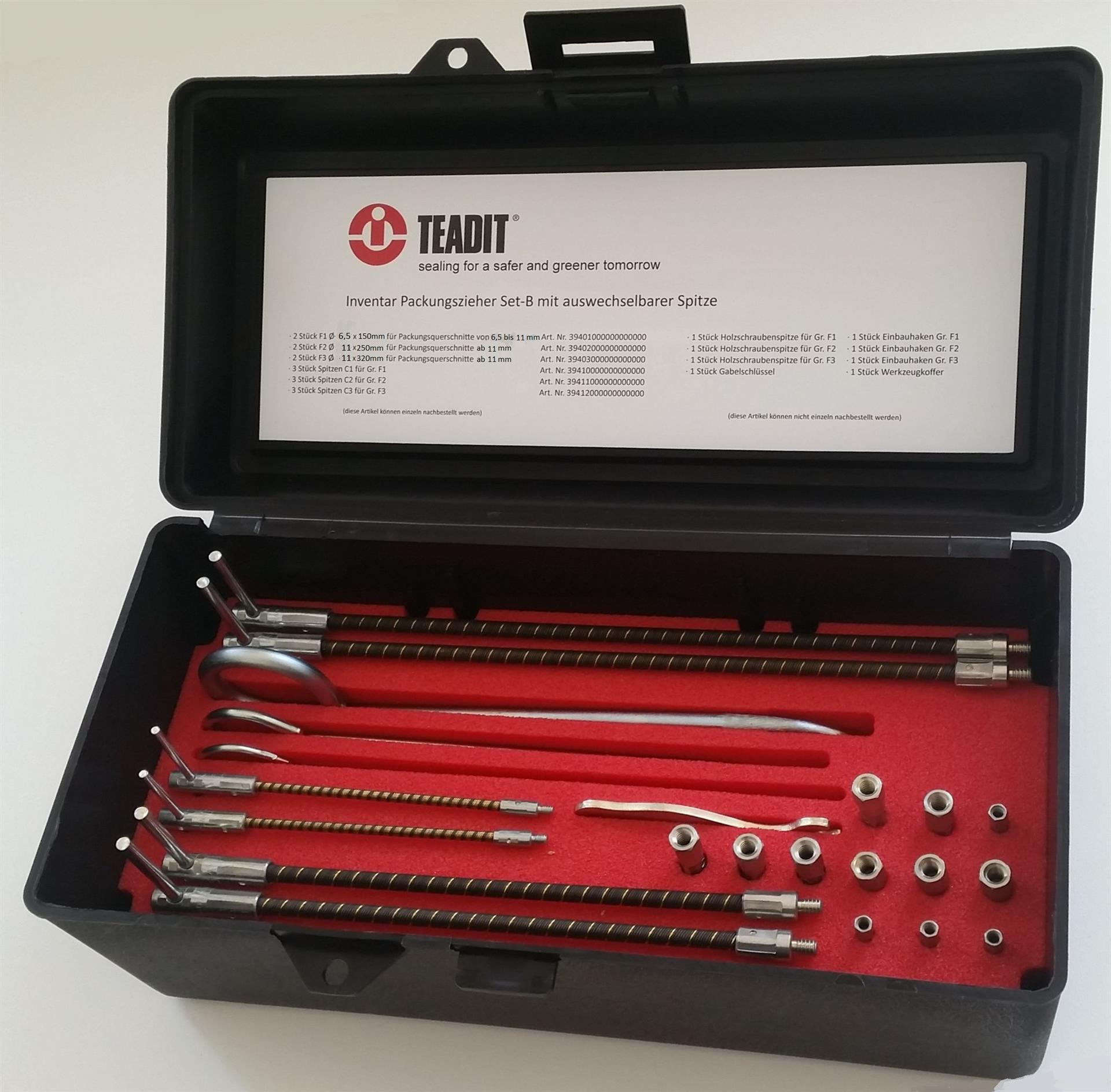

Die wendelförmige Spitze bohrt sich mühelos in alle Arten von Geflecht- und Gewebepackungen ein. Mit der biegsamen und kräftigen Welle werden auch schwer zugängliche Stopfbuchsräume erreicht.
Packungszieher sind in den Größen 0,1, 2, 3 je nach Länge und Durchmesser erhältlich.
- 0 (L=495mm, Æ = 13mm)
- 1 (L=440mm, Æ = 9,5mm)
- 2 (L=330mm, Æ = 8mm)
- 3 (L=220mm, Æ = 5mm)
